Herkunftsort: | Gemacht in Nanjing |
Markenname: | GS-mach |
Zertifizierung: | CE SGS |
Modellnummer: | GSJ-65/150 |
Min Bestellmenge: | 1 |
---|---|
Preis: | negotiation |
Verpackung Informationen: | Holzfußgrundplatte, Plastikfutter des feuchten Beweises, voll-geschlossener Plattekasten External |
Lieferzeit: | 45 Tage nach Zahlung der Ablagerung |
Versorgungsmaterial-Fähigkeit: | 100 gesetzter Monat |
Prozessmaterial: | PVC-Kabelmaterial | Ausschnitt-System: | Heißes Ausschnittsystem der Luftkühlung |
---|---|---|---|
Zufuhr: | Doppelschrauben-Meßzufuhr | High-Speed-Mischer: | 200 L |
Kapazität: | 500-600 kg/h | Gewundene Zufuhr: | GS-500 |
Einzelner Schraubengranulierer der nassen Granulation PVCpelletisierungsmaschinendoppelschraube
Die Hauptarbeitsweise des PVC-Granulierers pelletisiert mit nasser Granulation. Durch einen bestimmten Betrag Wasser oder Dampf, wird das grundlegende Düngemittel völlig chemisch reagiert, nachdem der Körper im Zylinder befeuchtet ist. Unter bestimmten Flüssigphasenbedingungen wird die Drehbewegung des Fasses benutzt, um den Verdrängungsdruck vom Material in den Ball zu machen.
Der Hauptvorteil ist, Dampf zu benutzen, um Feuchtigkeit zu erhitzen, die Temperatur des Granulationsmaterials selbst zu verbessern, das Granulationswasser zu verringern, die Last des Trockners zu verringern, und die Funktions-Leistungsfähigkeit zu verbessern. Die granulierende Rate des Drehtrommelgranulierers kann 70% erreichen, und die Ausrüstung ist einfaches, flexibles in Kraft und bequem in Kraft in der Wartung. Die Ausrüstung wird mit ultra Polyäthylen des hohen Molekulargewichts (UHMW-PE), das das klebrige Wandphänomen des Materials beseitigt, verringert die Arbeitsstärke der Arbeitskräfte und ausdehnt groß die Nutzungsdauer der Ausrüstung gezeichnet.
Maschineneinleitung
Modell | Maschine | Quantität |
1 | Schnellmischer 200L | 1 Satz |
2 | Gewundene Zufuhr | 1 Satz |
3 | Doppelschrauben-Meßzufuhr | 1 Satz |
4 | Doppelschneckenextruder GS-65 | 1 Satz |
5 | Verbindungsstück | 1 Satz |
6 | Einzelner GSD-150 Schraubenzieher | 1 Satz |
7 | automatischer Schirmwechsler der hydraulischen Platte | 1 Satz |
8 | Heißes Ausschnittsystem der Luftkühlung | 1 Satz |
Technischer Parameter
Kapazität ......... 200-600Kg/h
Eine Zufuhrquantität ...... kleiner als 120Kg/h
Gesamtvolumen/effektives Volumen ........ 300L/150L
Spindelgeschwindigkeit ........ 380/735r.p.m
Geschwindigkeitsregelungs...... Änderungspfosten
Heizungsweisen...... Selbstreibung
Materielle Heizung/Mischdauer ...... bei Zimmertemperatur von ungefähr 110 C /10min
Entladung die Weise ...... pneumatisch
Druckluftdruck der Entladung ...... 0.39~0.49MPa
Motor ...... Wechselstrommotor
Innerer Zylindermaterial...... Edelstahl.
Topfbezugsstoff...... Gussaluminium Z102
Material des Auslassöffnungs...... Gussaluminiums Z102
Mischendes Material des Aufruhrs ......... Edelstahl…
Zufuhr der Schraubenzufuhr....... Schraube 500, Trichteredelstahl.
Anfängliche Maschine
Verlangsamungskasten
1) die Verlangsamungs- und Drehmomentverteilungsteile sind in eins integriert, und die Struktur ist kompakt.
2) drehen Radiallager des Nadellagers und Lagerverlangsamung Verteilersystem;
3) wird der Gang vom hochwertigen Legierungsmaterial hergestellt, ist Präzision entsprechend der Genauigkeit des zylinderförmigen Gangs ISO1328-1995 hergestellt, und alle Gänge werden karburiert und verhärtet. Das Zahnprofil wird durch spezielle reibende Software getrimmt, um Gangstärke, einheitliche Zahnlasts-, hochfeste, lärmarme und niedrigeerschütterung sicherzustellen.
Schraube
1) die Schraube ist eine Bausteinstruktur;
2) Dornmaterial: 40CrNiMoA, ein verlegtes Element und Dorn für verwickelte Verbindung, hochfeste, große lastentragende, einfache Versammlung und Zerlegung.
3) ist das Material des Schraubenelements hochwertiger Hochgeschwindigkeitswerkzeugstahl W6MO5CR4V2, das Hochtemperaturvakuum, das Wärmebehandlung löscht.
4) Gesamthärte: HRC60-64;
5) werden Schraubenkopf und Kappe an Rückzähne angeschlossen, um Befestigung sicherzustellen.
Fass
1) Material: Stahl 45# ist die Basis, und das innere Loch ist hochwertige doppelte Legierungsbuchse.
2) ist der erste Zylinderkörper der Zuführwalzekörper, ist der 6. Zylinderkörper ein natürlicher Auspuffzylinderkörper, ist der 9. Zylinderkörper ein Bremszylinderkörper, und der andere Zylinderkörper ist ein geschlossener Zylinderkörper.
3) wird das Rohr durch weiches Wasser abgekühlt.
4) werden die inneren sechs hochfesten Eckbolzen zwischen den Zylindern angeschlossen.
5) Heizungsabschnitt: die Zufuhrzone ist nicht erhitzt, und die andere benutzt hochwertige Gussaluminiumheizung.
Maschine der zweiten Etappe
Verlangsamungskasten:
ein Gang-Antrieb mit Zahngesichts-Schubsitz der hohen Präzision dem harten, der vom ZLYJ-Reihenfachmann für einzelnen Schraubenzieher entworfen ist, ist entworfen, um die verschiedenen technischen Spezifikationen anzunehmen, die in JB/T8853-2001 „zylinderförmiger Gangreduzierer“ vereinbart werden. Die Abtriebswelle nimmt hochfestes 42CrMo an, und andere Gangräder und Wellenteile werden für hochfestes Material 20CrMnTi benutzt. Material: der Gang wird durch die Karburierung verarbeitet und löscht und reibt, ist die Gangpräzision hoch und die Härte ist, die Gangpräzision ist GB10095-88,6, die Zahnoberflächenhärte ist HRC-54 bis 62, das Drucklager wird vereinbart an der Vorderseite der hohlen Abtriebswelle, das Axialschub der Schraube wird unterworfen der Schraubenfunktion hoch, die ganze Maschine ist klein, die Tragfähigkeit ist hoch, das Getriebe ist stabil.
Schraube
1) ist das Material 38CrMoALA Nitrierung, Nitrierung HV950-1050, tief 0.6-0.75mm, Zerbrechlichkeit kleiner als II Grad, Schraubenüberzughartverchromung.
2) wird der Kern der Schraube durch Wasser abgekühlt
Fass
1) das Material ist 38CrMoALA Nitrierung, Nitrierung HV950-1050, tief 0.6-0.75mm, Zerbrechlichkeit kleiner Grad als II;
2) wird der Zylinder durch Wasser abgekühlt.
3) wird das Rohr gekerbt, wird das kupferne Rohr hergestellt, und das Wasser wird abgekühlt.
4) wird das Schild dem Zylinder hinzugefügt, und der Edelstahl wird von gemacht.
5) Heizungsabschnitt: unter Verwendung der Gussaluminiumheizung der hohen Qualität
6) wird die Mechanik durch die Formtemperaturmaschine erhitzt
Technische hauptsächlichparameter:
Kneter | Kapazität | 110L |
Ertrag | 100-140 kg/batch | |
Leistungsstärke | 180 Kilowatt | |
Doppelschneckenextruder GS-75 | Hauptleistungsstärke | 132 Kilowatt |
Schraubendurchmesser | 71 Millimeter | |
Schraube L/D | 36:1 | |
Einzelner GSD-180 Schraubenzieher | Hauptleistungsstärke | 75kw |
Schraubendurchmesser | 180 Millimeter | |
Schraube L/D | 9:1 |
Kundendienst u. technische Unterstützung:
Vorverkaufsdienstleistungen
* alle mögliche Interessen unserer Maschine durch E-Mail/Telefon werden SO BALD WIE MÖGLICH innerhalb 24 Stunden geantwortet
* Untersuchung und Beratungsunterstützung
* schnelle Antwort.
* sehen Sie unsere Fabrik an
Kundendienst
* Traning, wie man die Maschine installiert und ausbildet, wie man die Maschine benutzt
* Ingenieure sind verfügbar, Maschinerie übersee instandzuhalten
* eine Jahrgarantie für die Maschine erwarten das Ersatzteil, wir kann lebenslange Technologiedienstleistung erbringen, um jede mögliche Problemform zu lösen Sie.
Kontakt
Nanjing-GS-Mach Verdrängungs-Ausrüstung Co., Ltd.
Industriepark No.12 Shanghu, Jiangning-Straße, Jiangning-Bezirk, Nanjing China
Mobiltelefon Whatsapp: +86 18851021602
Telefon: 86-25-81030382-8:00~17:00
Fax: 86-25-52790852
E-Mail: extruder5@njgsmach.com
Netz: http://www.plasticpelletextruder.com

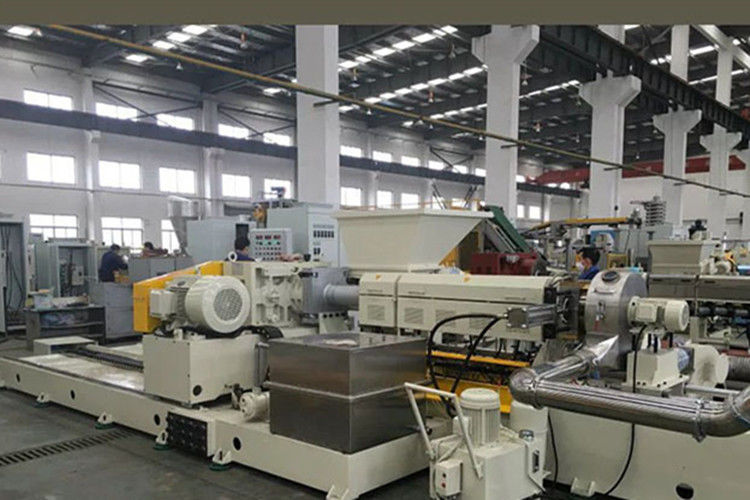

Produkt-Bild:
