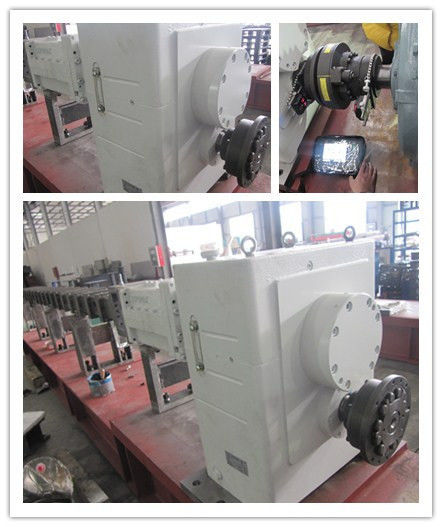

Drehmomentstarkes Getriebe für Mit-drehenden Doppelschneckenextruder für extuder Maschine zerteilt
Drehmomentstarke Getriebe-Beschreibung:
Spätesten Standard ISO1328, die Präzision des cyclindrical Gangs von kugelförmigem verwickeltem und von Kombination unserer Langzeiterfahrung und Spezialität von Doppelschneckenextrudern annehmend, sind GS-Mach-Getriebe penibel mit obersten modernen entwerfenden Ideen in der Welt für mit-orientierte drehende Doppelschneckenextruder, mit völlig unabhängigen Rechten am geistigen Eigentum entworfen.
Die Gänge werden von Karburierungsstahl der hochfesten Legierung der guten Qualität hergestellt, indem man für Zähne karburiert und löscht, von denen alle Gang reibenden processess durch importierte Verzahnungsschleifmaschinen beendet werden. Gangparameter sind optimiert und bestimmt besonders für die Eigenschaften von Doppelschneckenextrudern, verringern Kerbwirkung auf Wurzel des Gangs und verbessern Gangoberflächenbeschaffenheiten. Wir haben Gang Intension der flexural Ermüdung, der Ermüdungsfestigkeit und des Verhältnisses des breiten Durchmessers verbessert. Wir haben auch die späteste entwerfende Idee und die Technologie der Erwärmung für die Struktur von Gängen angenommen, Gänge für Einheitlichkeit von percision und von Stärke dadurch sichergestellt.
Hauptmerkmale
Feste und optimierte Struktur setzt Erschütterung herab.
Drehmomentstarker und mit hohem Ausschuss Geschwindigkeitsratenentwurf
Präzisionsgang, der reibt, um oepration Geräusche sehr niedrig zu halten
Druckschmierungs- und Abkühlenfiltersystem, zum der ausgezeichneten Wärmeableitung sicherzustellen.
Alle Lager soiurced für globale anerkannte Marken.
Spezifikationen
1. SKF-Lager
2. paralleler dreiachsiger Entwurf
3. drehmomentstarkes Getriebe
4. verwendet für mit-drehenden Doppelschneckenextruder
Getriebe
Doppelschneckenextruder-Getriebe-Eigenschaften:
1)Gang und Welle hergestellt vom Material der guten Qualität
2)Parallele u. dreiachsige Struktur.
Technische Parameter:
1) Neues Strukturgetriebe, drehmomentstark, hohe Geschwindigkeit;
2) Gang ist Grad 6, der eine hohe Präzision ist. Hohe Geschwindigkeit, die Hartzahnoberfläche überbelastet. Die Materialien sind 20CrNi2MoA oder 20CrMnMo, HRC 60/62.
3) Die Abtriebswelle schließen an die Schraubenwelle in verkeiltem Ärmel an.
4) Die importierten Lager der Lager SKF werden benutzt. Integriertes Drucklager.
5) Das Lager und übersetzt werden gezwungen, das Immersionsölschmierungssystem anzunehmen.
| Modell |
U-/mingeschwindigkeit |
Energie |
Drehmoment |
Drehmomentgrad |
| GST-95 |
300 |
350 |
5570 |
11,74 |
| 400 |
450 |
5371 |
11,32 |
| 500 |
550 |
5252 |
11,07 |
| 600 |
650 |
5173 |
10,9 |
| 800 |
900 |
5371 |
11,31 |
| GST-85 |
300 |
220 |
3501 |
11,23 |
| 400 |
315 |
3760 |
12,07 |
| 500 |
400 |
3820 |
12,25 |
| 600 |
500 |
3979 |
12,76 |
| 800 |
600 |
3581 |
11,49 |
| GST-75 |
300 |
160 |
2546 |
11,79 |
| 400 |
220 |
2626 |
12,16 |
| 500 |
250 |
2387 |
12,37 |
| 600 |
315 |
2506 |
11,61 |
| 800 |
450 |
2685 |
12,43 |
| GST-65 |
300 |
110 |
1753 |
12,34 |
| 400 |
132 |
1575 |
11,2 |
| 500 |
160 |
1528 |
10,86 |
| 600 |
220 |
1750 |
12,45 |
| 800 |
280 |
1671 |
11,88 |
| GST-58 |
300 |
90 |
1432 |
12,59 |
| 400 |
110 |
1313 |
11,87 |
| 500 |
160 |
1528 |
13,81 |
| 600 |
200 |
1591 |
14,39 |
| 800 |
250 |
1492 |
13,49 |
| GST-52 |
300 |
55 |
875 |
11,01 |
| 400 |
75 |
895 |
11,26 |
| 500 |
90 |
850 |
10,69 |
| 600 |
110 |
870 |
10,94 |
| 800 |
132 |
787 |
9,9 |
| GST-50 |
300 |
55 |
875 |
11,82 |
| 400 |
75 |
895 |
12,08 |
| 500 |
90 |
850 |
11,74 |
| 600 |
110 |
870 |
11,74 |
| 800 |
132 |
787 |
10,63 |
| GST-40 |
300 |
30 |
477 |
11,63 |
| 400 |
45 |
537 |
13,08 |
| 500 |
55 |
525 |
12,79 |
| 600 |
65 |
517 |
12,59 |
| 800 |
90 |
537 |
13,08 |
| GST-35 |
500 |
30 |
286 |
10,61 |
| 600 |
37 |
294 |
10,9 |
| 800 |
50 |
298 |
11,05 |
| GST-30 |
600 |
22 |
175 |
9,96 |
| 800 |
30 |
179 |
10,18 |
| 1000 |
37 |
177 |
10,05 |
| GST-25 |
600 |
15 |
238 |
11,21 |
| 800 |
18,5 |
220 |
10,37 |
| 900 |
22 |
233 |
10,96 |
| GST-20 |
600 |
7,5 |
119 |
10,23 |
| 800 |
11 |
131 |
11,26
|
