Herkunftsort: | China |
Markenname: | GS-mach |
Zertifizierung: | CE ISO9001 |
Modellnummer: | GS45 |
Min Bestellmenge: | 1 |
---|---|
Preis: | Negotiate |
Verpackung Informationen: | Holzetuis und Palette |
Lieferzeit: | 30~45 Tage |
Zahlungsbedingungen: | L/C, T/T, D/A, D/P |
Versorgungsmaterial-Fähigkeit: | 100 Sätze/Monat |
Prozessmaterial: | +/-0.02mm Toleranzfaden | Prozessdurchmesser: | 1.75mm, |
---|---|---|---|
Kapazität: | 15~30kg/h | Toleranz: | +/-0.02mm, |
Control System: | PLC-Steuerung | Typ: | NEUES DESIGN |
ABS-Winkels des Leistungshebels 3D Toleranz PLC Selbststeuersystem des Drucker-Faden-Extruder-+/-0.03mm
Modell | Energie | Durchmesser | Kapazität | Toleranz | Material |
GSD-35 | 4KW | 1.75MM-3.00MM | 8-15KG/H | 0.03MM | Winkel- des Leistungshebelsabs-PA-HAUSTIER-HÜFTEN TPU etc. |
GSD-45 | 7.5KW | 1.75MM-3.00MM | 20-35KG/H | 0.03MM | Winkel- des Leistungshebelsabs-PA-HAUSTIER-HÜFTEN TPU etc. |
GSD-65 | 15KW | 1.75MM-3.00MM | 50-70KG/H | 0.03MM | Winkel- des Leistungshebelsabs-PA-HAUSTIER-HÜFTEN TPU etc. |
------Verdrängungs-Linie
------Installieren Sie Raum: 9.92m*1.02m*1.98m (length*width*height)
------Durchschnittsleistung: 8~15kg/h+/-10%, Produktionsgeschwindigkeit 60-85m/min (DN1.75mm u. DN3.0mm)
------Gesamtleistung: 20KW
------Kurze Einleitung
GSD-45 3D Faden-Extruder-Maschine benutzt das „SIEMENS“ PLC- und PID-Kontrollsystem, genaues Kühlwassertemperaturüberwachungssystem, Messverfahren Rundungslasers und leistungsfähiges Ladenwicklungssystem ETC…. Das Programm steuert automatisch die Kühlwassertemperatur und entsprechend den Daten vom Rundungslaser, der überprüft, ob die Rundungstoleranz kleiner als 0.03mm ist.
------Nach außen Auftrittanforderung
Intern und Außenoberfläche der Stange/des Drahtes sollte glatt sein und einzelne Farbe, sollte einheitliche Wandstärke, kein Fabrikationsfehler und Luftblase, Schrumpfung, Sprung, Ungleichmäßigkeit etc. sein.
------Maximale Verdrängung ausgegeben: 30 kg/h+/-10% (als Referenz)
------Schraube
------Durchmesser: Φ45mm
------L/D=28: 1
------Material der Schraube: 38CrMoALA
------Schraubenoberflächenbehandlung: Stickstoffbehandlung auf formbarem Stück, Zerbrechlichkeit 1 Niveau,
------Stärke der Stickstoffschicht: 0.5-0.6mm, Härte: HRC63+/-2
------Schrauben- und Schraubennutoberflächenrauigkeit ≤0.8um
------Galvanisierte Schichtstärke der Schraubenoberfläche: 0.03mm--0.4mm
------Schraubenentwurf für die Körnchen ABS-Winkel- des Leistungshebelspa-HÜFTEN pp., die besonders verarbeiten
------Fass
------Material: 38CrMoALA
------Fassinnenseitebehandlung:
Schraubenoberflächenbehandlung: Stickstoffbehandlung auf formbarem Stück, Zerbrechlichkeit 1 Niveau, Stärke der Stickstoffschicht:
0.5-0.6mm, Härte: HRC65+/-2
------Innere Gesichtsrauheit: ≤1.6um
------Heizungsart: Gussaluminiumheizung, poliertes Ende auf innerem Gesicht, Edelstahl draußen.
------Heizzone und Energie: 3 Zonen, 2.2kw/zone
------Abkühlen des Fasses: geräuschloser Ventilator der hohen Leistungsfähigkeit
------Abkühlen des Fasses: Geräuschloser Ventilator der hohen Leistungsfähigkeit
------Kühlzone und Energie: 3 Zonen
------Fütterungseintritt des Fasses nimmt Jackenart mit dem abkühlenden Kreiswasser, Kühlwasser 2kg/m2 an
------Reduzierer
------Reduziererart: hart-gezahnter Oberflächengangreduzierer, schraubenartiges Ganggetriebe
Gang wird vom hochfesten kohlenstoffarmen legierten Stahl mit der Normalisierung hergestellt und löschende Behandlung, Härte HRC58-62, die angenommene numerische Steuerung, welche die Verarbeitung reibt, Produkte passen sich an den Zustand Berufs-standards-ZBJ190004 an
-------Drucklager: nimmt Produkt Japans“ NSK“ an.
------Antriebsmotor
------Variabler „Delta“ Erfinder Wechselstroms, „WN-“ Motor, 7.5kw, beste Marke in China. mit thermischer Überlastung
Schutz, total eingeschlossen, lüftergekühlt
------Arbeitsart: Motor und Reduzierer angeschlossen durch Gurt.
------Kraftübertragungssystemschild: Metallmaschenschild, Pfeil zeigt Drehsinn an.

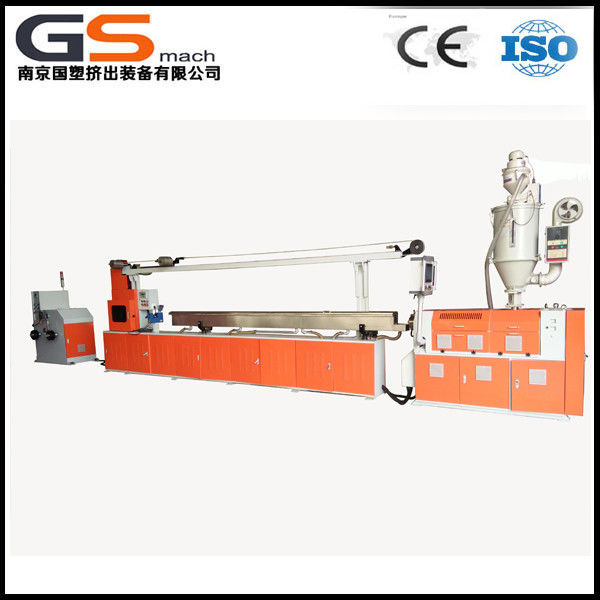

Bild ABS-Winkels des Leistungshebels 3D Toleranz PLC des Selbststeuersystems des Drucker-Faden-Extruder-+/-0.03mm
